Человечество, используя дерево, давно изобрело много способов для строительства из него. Поэтому современный строитель выбирая, например, как стыковать брус по длине, ориентируется на размер дома, качество и сортность материала, его функциональное значение и т.д.

От выбора того или иного способа во многом зависят теплопроводные свойства и то, насколько комфортно и уютно будет в доме.

На фото – баня из бруса.

На фото – баня из бруса.

Преимущества домов из бруса и нормативная основа для их строительства

Традиционно деревянные дома, то есть дома построенные из бруса, пользуются неизменной популярностью у частных застройщиков. Такие строения имеют красивый вид, при этом очень легко придать каждому особую индивидуальность.

Они также являются наиболее экологичным видом жилища, а для загородного строительства – это, пожалуй, один из самых оптимальных вариантов, так как вписываются органично в окружающий ландшафт. Кроме того, деревянные коттеджи позволяют создать полноценный архитектурный ансамбль, состоящий непосредственно из дома и других хозяйственных и бытовых пристроек.

Внимание!
Строительство домов из бруса не требует строгого соблюдения всех нормативов, а также ГОСТа 30974-2002 (принят 01.03.03г.).
Однако построенные по всем правилам сооружения в дальнейшем легче оформить, получить различные разрешительные документы.
Соблюдение нормативов имеет также значение при сертификации продукции и конструкций из бруса.

Как выбирают способ стыковки бруса при строительстве зданий Фото наращивания бруса по длине.

Фото наращивания бруса по длине.

Выбрать, как правильно стыковать брус, необходимо для двух операций:

  • для соединения или рубки угла;
  • для наращивания по длине (такая ситуация возникает в случае, если какая то сторона дома или все имеют длину более 6 метров, стандартного размера бруса).

Несмотря на то, что строительство из бруса имеет некоторые существенные отличия от строительства из брёвен, технология опирается именно на методы и способы, применяемые для последних. (см. также статью Дом из бруса на две семьи: преимущества)

Перед тем как приступить к возведению дома своими руками, или даже наняв бригаду опытных строителей, необходимо ознакомиться, а в первом случае досконально изучить, как стыковать брус на углах.

Стыковка с остатком На фото – стыковка с остатком.

На фото – стыковка с остатком.

Стыковка с остатком, т.е. с выступающими концами, выполняется, как правило, несколькими способами, среди которых:

  • в обло, в варианте угловых соединений имеет следующие разновидности:
  • в курдюк;
  • заоваленный гребень;
  • в полдерева;
  • в охлоп;
  • в охряп.
Стыковка без остатка (без выступающих концов) На фото – стыковка без остатка.

На фото – стыковка без остатка.

  1. «в лапу»;
  2. замочным пазом по типу «обло»;
  3. Т-образные соединения имеют несколько вариаций:
    • прямым пазом;
    • замочным пазом – «обло» или в «чашку»;
    • трапециевидным шипом: прямоугольным или симметричным;
  4. Соединения встык производится:
    • коренным шипом;
    • шпонками.
Стык с остатком

Естественно, при возведении строения «с остатком» требуется большее количество материала. Но такая стыковка бруса в углах обеспечивает более комфортные условия внутри, хорошо противостоит ветряным нагрузкам, защищает от дождя, заметания снежных сугробов. (см. также статью Обработка бруса от гниения – залог длительной эксплуатации постройки)

Конструктивно дом, построенный этим способом, является более устойчивым, по сравнению с домом, построенным «без остатка».

Метод обло и его вариации На фото – стыковка в обло.

На фото – стыковка в обло.

  1. Очень часто для стыковки выбирается способ в «обло», иногда его еще называют «в чашу» – по внешнему сходству, так как вырубается в верхней части круглая выемка, напоминающая чашу или обло – как называли ее в далекой древности, то есть «круглая». В эту «чашу» укладывается следующее бревно поперёк, в котором готовится «чаша» для другого.
  2. В полдерева. Обло или чаша тоже имеют свои разновидности, самые простые стыки бруса из которых выполняются «в полдерева». Дополнительно, для более плотного соединения, в чаше делается продольный паз – он необходим для установки бруса следующего венца, после установки продольного.
    Другое название данного паза – укладочный. Для обеспечения большей устойчивости конструкции верхнее бревно выполняют со шпонкой прямоугольного или круглого сечения или нагелем.
  3. Стык с гребнем. Если на дне чаши оставлять овальный остаток в форме гребня, конструкция дома приобретёт еще большую устойчивость. При этом важно, чтобы форма гребня повторяла форму паза верхнего бруса, но следует обратить внимание, что паз в этом случае будет снизу.
  4. Курдюк. Один из самых технически сложных способов укладки бруса – «в курдюк», но если выполняется соответствующая инструкция, осилить и выполнить его возможно даже и самостоятельно. К гребню в чаше добавляется еще и специальный выступ, строго поперек чаши и вдоль бревна, а в нижней части следующего бруса поперек паза, выполняется выемка, специально под курдюк.
  5. Охлоп и охряп. Существуют и другие способы рубки углов деревянного дома, но все они в той или иной мере являются разновидностью обла. Например, «в охлоп» или по-иному «сибирская чаша» – то же обло, только наоборот. Верхний брус с чашей насаживается на угол, прихлопывая его.
  6. Способ «охряп» можно считать промежуточным и имеет сходство с охлопом, только дополнительно имеет выемки глубиной около четверти диаметра. Этот способ используется для переходного варианта между углом с остатком и без остатка.
Способы стыковки без остатка: «в лапу» и «ласточкин хвост» На фото – соединения «в лапу» и «в полдерева».

На фото – соединения «в лапу» и «в полдерева».

Соединение без остатка выполняется часто «в лапу», представляющее охряп, только без торцевой части. Самый простой вариант – лапа с присеком, то есть с шипами и гнездами на концах бруса, для большей устойчивости.

Такой стык имеет большой недостаток – он очень сильно продувается. Поэтому рекомендуется использовать соединение «ласточкин хвост», при котором шипы плотно стыкуются между собой, как бы заклинивают всю конструкцию, придавая ей надёжность и улучшая теплопроводные качества.

Разновидность предыдущего способа есть «ласточкин хвост», представляющий собой трапециевидные пропилы на обеих деталях с учетом их плотного прилегания. Такой стык весьма прочен и имеет достаточную жёсткость соединения, но не обладает хорошей теплопроводностью.

Важно: стыковка бруса при строительстве, особенно это относится к соединениям с использованием нагелей или выполненных способом «курдюк», «шип в паз», с присеком – требует выполнения вертикальных зазоров, которые помогут компенсировать усадку строения.

Как выполнить продольное соединение На фото – продольное соединение.

На фото – продольное соединение.

В процессе возведения дома с размерами, превышающими 6х6 метров, всегда требуется проведение наращивания для получения длины, необходимой для данного строения.

Самые распространенные способы – использовать соединения (указаны в порядке по увеличению способа исполнения):

  • в полдерева;
  • шип на шпонках продольный;
  • шип коренной продольный;
  • косой замок.

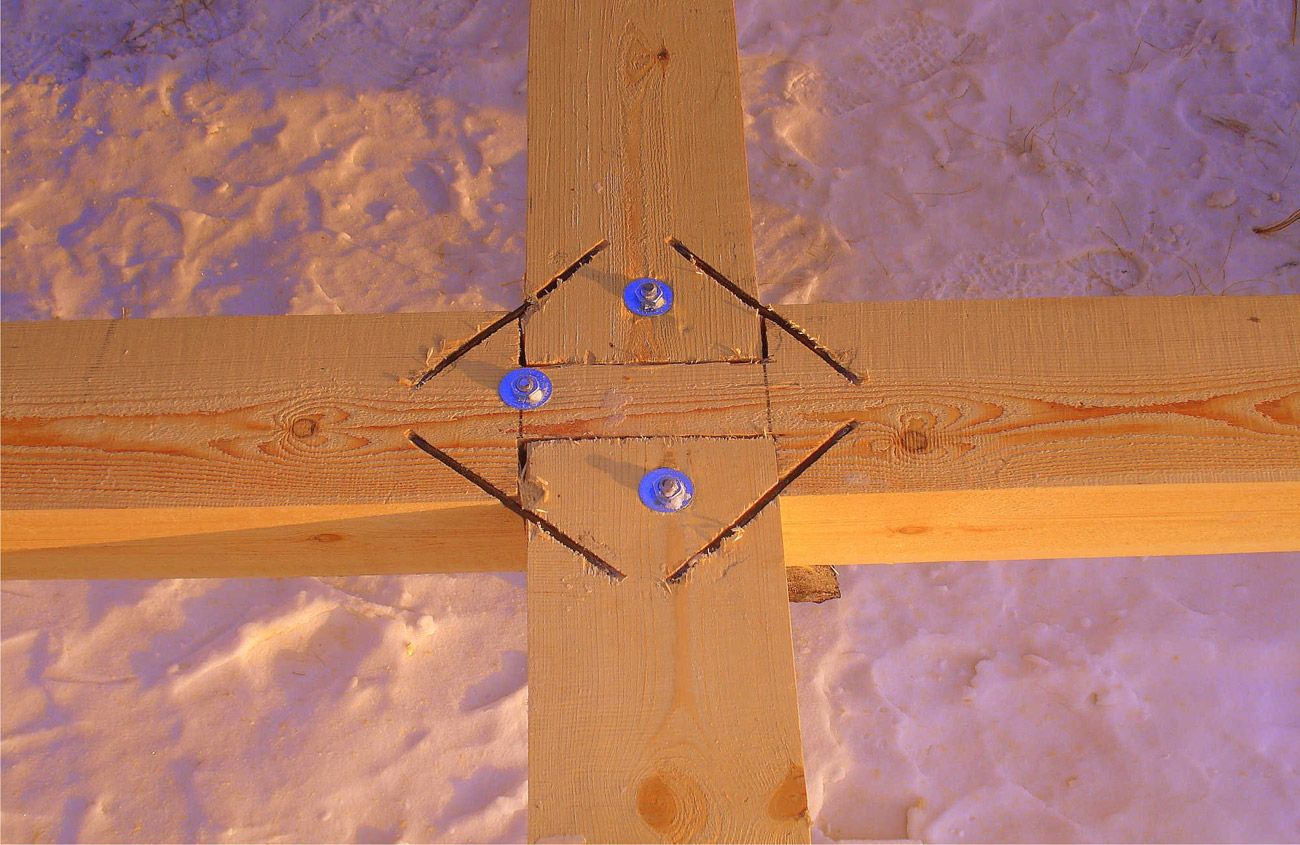

Соединения на шипах и шпонках Фото соединения в шип.

Фото соединения в шип.

Соединение брус стык в стык в полдерева довольно просто выполнить, но оно не обладает достаточной надёжностью и не обеспечивает необходимую устойчивость, поэтому требует использования гвоздей, нагелей, скоб для укрепления. Непосредственно стык представляет собой выемки высотой в половину диаметра бруса на концах обоих.

Опытные строители в крайних случаях используют данный способ для несущих наружных стен, которые даже с дополнительным укреплением не имеют достаточной прочности.

Более прочным получается соединение шип на шпонках, которое может быть выполнено в двух вариантах. Главная особенность – соединительные пазы в торцах на обеих деталях и выполняется стык в стык. Для обеспечения жёсткости соединения в паз вставляется деревянная шпонка.

Такой вид соединения практически исключает подвижность соединенных деталей в горизонтальном направлении. Аналогично происходит образование соединения на коренном шипе, но с небольшим отличием: в этом случае на одном торце надо сделать шип, а на другом паз.

Замковые соединения

Если выбор остановлен на косом замке, то стоит привлечь профессионалов, так как это весьма сложный вариант. Цена, которую берёт за работу мастер, оправдается повышенной прочностью и надёжностью конструкции здания. Главная сложность этого соединения – точное соблюдение пропорций для всех элементов косого замка, так как именно это и влияет на качество и эффективность стыковки.

Использование замковых способов стыковки бруса также имеет большую популярность. Самый простой – односторонний, выполненный на половину толщины, требует дополнительного укрепления шипами, нагелями.

При двухстороннем способе используются перпендикулярные пропилы в двух сторон, каждый примерно на четверть толщины. Необходимо выполнить запилы с учетом их полного прилегания и совпадения друг с другом, стыковка происходит пазами.

Но самый прочный и крепкий – четырёхсторонний паз, то есть пропилы есть со всех сторон. Сборка не вызывает особых сложностей, но на предварительном этапе и при расчётах необходима практически абсолютная точность, качественно выполнить такое соединение под силу только опытным и квалифицированным специалистам.

Требования к брусу для строительства домов: размеры, характеристики, свойства

Как правило, стыковка профилированного бруса выполняется для материала со следующими характеристиками:

  • для наружных стен от 100 до 260 мм;
  • для внутренних стен или простенков от 80 до 220 мм.

На лицевой части брус должен иметь специальные фаски, по которым происходит отвод дождевой, талой воды, оптимально их размер – 20×20 мм, но допускается и 15×15 мм.

Большое значение имеют и качественные характеристики нагелей или шкантов. Следует обращать внимание на параметр влажности, он должен быть ниже 2-5 %, чем влажность самого материала.
Для расчета необходимого количества бруса воспользуйтесь калькулятором:



Длина стен

м

Ширина стен

м

Высота стен

м

Сечение бруса

150х150 мм. 180х180 мм. 200х200 мм.

Длина бруса

5 м. 6 м. 7 м. 8 м. 9 м. 10 м. 11 м. 12 м.

Изготавливают их из пород лиственных и хвойных видов, но предпочтительнее те, что произведены и твердых лиственных. Также стоит соблюдать и размеры, относительно бруса. (см. также статью Обрезной брус и его роль в гражданском строительстве)

Заключение

Приступая к строительству дома из бруса, всегда стоит помнить о том, что происходит естественный процесс усушки материала, поэтому толщину стоит выбирать, учитывая этот фактор. Для уточнения данных можно заглянуть в ГОСТ 6782.1, 6782.2, а так же посмотреть видео в этой статье.
