skhema elektroshchitaСхема электрощита с применением УЗО (Устройство защитного отключения) и несколькими группами потребителей.

Сборка электрощита самая ответственная часть электромонтажных работ. От того насколько качествен собран электрощит будет, зависит работа всей электроустановки. При сборке однофазного электрощита в нем устанавливаются:

  • Вводной, автоматический выключатель (двухполюсной).
  • Электросчетчик электронного или индукционного типа.
  • Устройство защитного отключения (УЗО).
  • Автоматические выключатели для каждой линии потребителей.
  • Шина нулевая.
  • Заземляющая шина (РЕ).
  • Фаза и ноль подключаются к вводному автомату.
  • Счетчик подключается по прилагающейся к нему схеме.
  • Подключение УЗО происходит по схеме (обычно нанесено на корпусе изделия).
  • Провод, идущий от контура заземления подключается на шину РЕ.
  • Фазные провода потребителей подключаются к автоматам защиты.
  • Нулевые провода потребителей подключаются к нулевой шине.
  • Заземляющие провода потребителей подключают к шине РЕ.

Данную схему можно использавать для квартиры, небольшого дома или дачи. Из особенностей приведенной ниже схемы электроснабжения квартиры, дома или дачи служит присутствие защитного провода РЕ, а также выделение УЗО в отдельную группу (стиральная машина и розетки кухни).

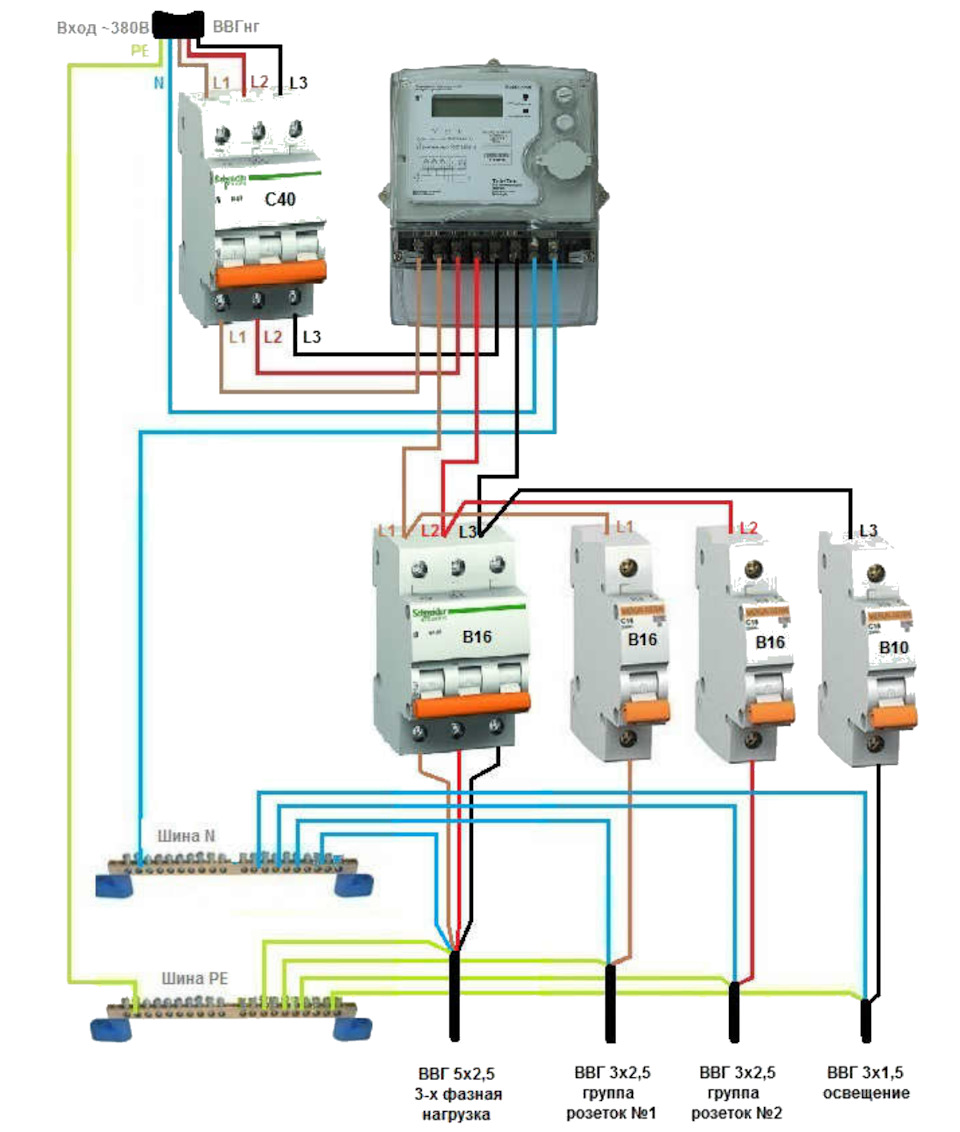

Схема электрощита для квартиры, дома или дачи.

Приведенная ниже схема электроустановки содержит в себе вводной двухполюсной автомат, УЗО и три автомата защиты отдельных групп потребителей. Особенности приведенной схемы заключается в УЗО защищающее все группы потребителей.
