Заказали по нету - SVH0001R-100 http://www.ekits.ru/index.php?productID=2380
для установке, а авто - 6шт. но получили SVH0001R-10…
Обратились с просьбой на переделку я в свою очередь –к производителю, ну а там отмазки…
Для начала хотел уточнить номиналы R1,R2, R3 ,R4... (SVH0001R-100)

Amus

Участник
Сообщения: 922

Номиналы делителя напряжения - SVH0001R-10 (0-9.99v):
R1-10кОм(подстр),R2-27к, R3-130к ,R4-130к.

Amus

Участник
Сообщения: 922

Опытным путем заменил резисторы, номинал R3 и R4 (входные) увеличил а R2 (на массу) уменьшил в два раза
и получил нужный предел 0-99.9в... подмигивание А вот что делать с точкой...? недовольство, огорчение

culibin

Участник
Сообщения: 2676

Индикация динамическая?

KRAB

monitor.net.ru
monitor.net.ru
Сообщения: 14346 Amus писал: что делать с точкой...? - переписать ПО улыбка

Amus

Участник
Сообщения: 922

culibin, Динамическая и к тому же без токоограничивающих резисторов. злость

culibin

Участник
Сообщения: 2676

Тогда как KRAB посоветовал. Или отключить точки и использовать внешний светодиод.

Amus

Участник
Сообщения: 922

KRAB писал: - переписать ПО улыбка
Разработка довольно неплохая, лучше залить прошивку от SVH0001R-100, но скорее всего там защита…!? Нет
culibin писал: Или отключить точки и использовать внешний светодиод.
Тоже вариант, но я выбрал другой – отключил вывод точек от МК и подал постоянку ,
горят все три, лишние светодиоды могем спалить но я просто накрыл изолентой… подмигивание

Amus

Участник
Сообщения: 922

Ходовых испытания вывело еще одно – когда измеряемое напряжении меньше 10в, желательно погасить не значащий ноль, недовольство, огорчение
но в моем случаи прокатит, так как в авто больше 10. подмигивание

Amus

Участник
Сообщения: 922

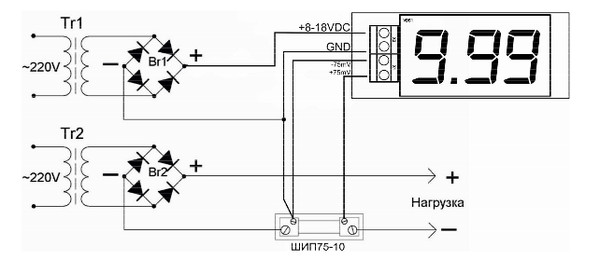

Вот и схема- SVH0001R-10
Вольтметр SVH0001R-10-.jpg


Amus

Участник
Сообщения: 922
