Содержание материала 1.1. Основные сведения

К ФМЗ относятся фундаменты, имеющие отношение высоты к ширине подошвы, не превышающее 4, и передающие нагрузку на грунты основания преимущественно через подошву.

1

ФМЗ возводятся в открытых котлованах или в специальных выемках, устраиваемых в грунтовых основаниях.

2

- ФМЗ по условиям изготовления разделяют на:

· монолитные, возводимые непосредственно в котлованах.

· сборные, монтируемые из элементов заводского изготовления.

- По конструктивным решениям ФМЗ разделяют на:

· отдельно стоящие фундаменты:

a) под колонну (опору);

b) под стены (при малых нагрузках)

· ленточные фундаменты:

a) выполняются под протяженные конструкции (стены);

b) выполняются под ряды и сетки колонн в виде одинарных или перекрестных лент.

· сплошные (плитные) фундаменты

Выполняются в виде сплошной железобетонной плиты, как правило, под тяжелые сооружения. Такие фундаменты разрезаются в плане только осадочными швами, что способствует уменьшению неравномерности осадки сооружения.

· массивные фундаменты

Выполняются в виде жесткого компактного железобетонного массива под небольшие в плане тяжелые сооружения (башни, мачты, дымовые трубы, доменные печи, устои мостов и т.п.).


3

- ФМЗ изготовляют из следующих матреиалов:

· железобетон

· бетон

· бутобетон

· каменные материалы (кирпич, бут, пиленные блоки из природных камней)

· в отдельных случаях (временные здания) допускается применение дерева или металла.

Железобетон и бетон – основные конструкционные материалы для фундаментов.

Бутовый камень, кирпич и каменные блоки используются для устройства фундаментов, работающих на сжатие и для возведения стен подвалов.

Бутобетон и бетон целесообразно применять при устройстве фундаментов, возводимых в отрываемых полостях или траншеях при их бетонировании в распор со стенками.

Железобетон и бетон можно применять при устройстве всех видов монолитных и сборных фундаментов в различных ИГУ, т.к. они обладают достаточной морозостойкостью, прочностью на сжатие (а для железобетона и на растяжение → действие моментов).


1.2. Конструкции фундаметов мелкого заложения



1.2. а. Отдельные фундаменты

Могут выполняться в монолитном или сборном варианте. Представляют собой кирпичные, каменные, бетонные или железобетонные столбы с уширенной опорной частью.

- Фундаменты имеют наклонную боковую грань или, что чаще, уширяются к подошве уступами, размеры которых определяются углом жесткости α (≈30-40º), т.е. предельным углом наклона, при котором в теле фундамента не возникают растягивающие напряжения.

11

- Сопряжение сборных колонн с фундаментом осуществляется с помощью стакана (фундаменты стаканного типа), монолитных колонн – соединением арматуры колонн с выпуском из фундамента, а стальных колонн – креплением башмака колонны к анкерным болтом, забетонированным.

4

- Размеры в плане подошвы, ступеней и подколонника монолитных фундаментов принимаются кратным 300 мм, а высота ступеней - кратной 150 мм.

- При устройстве отдельных фундаментов под стены по обрезу фундаментов, а при необходимости и через дополнительные опоры, укладываются фундаментные балки (рандбалки), на которые упираются подземные конструкции (рис 10.4.а).

- В тех случаях, когда это возможно, сборный фундамент устраивают из одного элемента (рис 10.4.б) или переходят на монолитный вариант фундамента.

- с целью сокращения трудоемкости работ по устройству фундаментов и уменьшению их стоимости создаются новые типы фундаментов, которые в соответствующих грунтовых условиях оказываются более экономичными по сравнению с традиционными типами.

5


1.2. б.  Ленточные фундаменты

· Под стены: также устраивают либо из сборных блоков, либо монолитными.

6



- Чтобы уменьшить объем железобетона в теле фундамента, иногда применяют ребристые железобетонные блоки или плиты с угловыми вырезами (рис 10.7).

7



- Фундаментные стеновые блоки (ФБС) изготовляют из тяжелого бетона, керамзитобетона или плотного силикатного бетона. Ширина блоков принимают равной (или меньше) толщине надземных стен, но не менее 30 см.

Надземные стены не должны выступать над фундаментными более чем на 15 см.

Высота типовых стеновых блоков составляет 280 или 580 мм (20 на цементный шов).

- Для повышения жесткости сооружения (выравнивания осадок, антисейсмические мероприятия и т.п.) сборные фундаменты усиливают армированными швами или железобетонными поясами, устроенных поверх фундаментных плит или последнего ряда стеновых блоков по всему периметру здания на одном уровне.

· Под колонны: устраивают в виде одиночных или перекрестных лент и выполняют, как правило, в монолитном варианте из железобетона. Возможно их устройство и в сборном варианте в виде отдельных блоков, соединяемых между собой с последующим омоноличиванием стыков.




1.2. в.  Сплошные фундаменты

Выполняются, как правило, из монолитного железобетона.

- По конструктивным особенностям различают:

· Плитные (гладкие, ребристые);

· Коробчатые.

(см. рис.10.8)

8

- Толщину плиты определяют расчетом на моментные нагрузки (от изгиба в двух взаимно перпендикулярных направлениях) и исходя из расчета на продавливание в местах опирания колонн.

- Опирание колонн осуществляется через сборные и монолитные стаканы, ребристые плиты соединяются с колоннами с помощью монолитных стаканов или выпусков арматуры.


1.2. г.  Массивные фундаменты



Выполняются в монолитном варианте.

С целью сокращения объема бетона в тело массивного фундамента закладывают пустообразователи.

При передаче на такой фундамент больших моментов (мачты, дымовые трубы и т.п.) целесообразно его усиление анкерами, что позволяет повысить устойчивость сооружения, уменьшить его размеры и массу.

9




1.3. Расчет фундаментов мелкого заложения

Расчет ФМЗ начинают с предварительного выбора его конструкции и основных размеров (это глубина заложения фундамента и размер его подошвы).

Далее производят расчет по двум предельным состояниям:

I – Расчет по прочности (устойчивость)

II – Расчет по деформациям, которые являются основным и обязательным для всех ФМЗ.

А расчет по I группе предельных состояний является дополнительным и производится в одном из следующих случаев:

- Сооружение расположено на откосе (склоне) или вблизи него;

- На основание передаются значительные по величине горизонтальные нагрузки;

- В основании залегают очень слабые грунты (или текучие и текучепластичные глинистые грунты и т.п.), обладающие малому сопротивлению сдвигу;

- В основании залегают наоборот, очень прочные – скальные грунты.

Установив окончательные размеры фундамента, удовлетворяющие двум группам предельного состояния, переходят к его конструированию (курс ЖБК).



1.3.а. Определение глубины заложения фундамента

Очевидно, что чем меньше глубина заложения фундамента, тем меньше объем затрачиваемого материала и ниже стоимость его возведения. Однако при выборе глубины заложения фундамента приходится руководствоваться целым рядом факторов:

- Геологическое строение участка и его гидрогеология (наличие воды);

- Глубина сезонного промерзания грунта;

- Конструктивные особенности здания, включая наличие подвала, глубину прокладки подземных коммуникаций, наличие и глубину заложения соседних фундаментов.

1. Учет ИГУ строительной площадки заключается в выборе несущего слоя грунта. Этот выбор производится на основе предварительной оценки прочности и сжимаемости грунтов. По геологическим разрезам. Все многообразие напластования грунта можно представить в виде трех схем:

10



При выборе типа и глубины заложения фундамента придерживаются следующих общих правил:

- Минимальная глубина заложения фундамента принимается не менее 0,5 мот планировочной отметки;

- Глубина заложения фундамента в несущий слой грунта должна быть не менее 10-15 см;

- По возможности закладывать фундаменты выше УГВ для исключения необходимости применения водопонижения при производстве работ;

- В слоистых основаниях все фундаменты предпочтительно возводить на одном грунте или на грунтах с близкой прочностью и сжимаемостью. Если это условие невыполнимо, то размеры фундаментов выбираются главным образом из условия выравнивания осадок.

2. Глубина сезонного промерзания грунта.

Проблема заключается в том, что многие водонасыщенные глинистые грунты обладают пучинистыми свойствами, т.е. увеличивают свой объем при замерзании, за счет образования в них прослоек льда. Замерзание сопровождается подсосом грунтовой воды из ниже лежащих слоев .за счет чего толщина прослоек льда еще более увеличивается. Это приводит к возникновению сил пучения по подошве фундамента. Которые могут вызвать подъем сооружения. Последующее оттаивание таких грунтов приводит к резкому их увлажнению, снижению их несущей способности и просадкам сооружения.

Наибольшему пучению подвержены грунты, содержащие пылеватые и глинистые частицы. К непучинистым грунтам относят: крупнообломочный грунт с песчаным заполнителем, пески гравелистые, крупные и средней крупности, глубина заложения фундаментов в них не зависит от глубины промерзания (в любых условиях).

сх

df – глубина сезонного промерзания грунтов.

Если d<df – фундамент поднимается.

Надо пройти мощность промерзания грунта и заложить фундамент на большую глубину (в Подмосковье это 1,4 м). d>df

Для малых зданий (дачные постройки) настоящий бич – боковые силы пучения грунта:

Kh – коэффициент, учитывающий тепловой режим подвала здания.

dfn – нормативная глубина сезонного промерзания грунта

Mt – коэффициент, численно равный ∑ абсолютных значений (-) температур за зиму в данном районе.

do– коэффициент, учитывающий тип грунта под подошвой фундамента.


3. Конструктивные особенности сооружения.

Основными конструктивными особенностями возводимого сооружения, влияющими на глубину заложения его фундамента, являются:

- Наличие и размеры подвальных помещений, приямков или фундаментов под оборудование;

- Глубина заложения фундаментов примыкающих сооружений;

- Наличие и глубина прокладки подземных коммуникаций и конструкций самого фундамента.

Глубина заложения фундамента принимается на 0,2-0,5 м ниже отметки пола подвала (или заглубленного помещения), т.е. на высоту фундаментного блока.

Фундаменты сооружения или его отсека стремятся закладывать на одном уровне.

11



В других случаях, разность отметок заложения расположенных рядом фундаментов (Δh) не должна превышать:

a– расстояние в свету между фундаментами;

p – среднее давление под подошвой расположенного выше фундамента.

Фундаменты проектируемого сооружения, непосредственно примыкающие к фундаментам существующего, рекомендуется закладывать на одном уровне, либо проведение специальных мероприятий (шпунтовые стены).

Ввод коммуникаций (трубы водопровода, канализации) должен быть заложен выше подошвы фундамента.

сч2

При этом условии трубы не подвержены дополнительному давлению от фундамента, а фундаменты не опираются на насыпной грунт траншей, вырытых для прокладки труб. Кроме того, при необходимости замены труб не будут нарушены грунты основания.


1.3.б Форма и размер подошвы фундамента

Форма бывает любая (круглая, кольцевая, многоугольная, квадратная, прямоугольная, ленточная, табровая, крестообразная и более сложная форма), но, как правило, она повторяет форму опирающейся на нее конструкцию.

Площадь подошвы предварительно может быть определена из условия:

PII ≤ R, где

PII – среднее давление под подошвой фундамента от основного сочетания расчетных нагрузок при расчете по деформациям;

R – расчетное сопротивление грунта основания, определяемое по формуле СНиП.

12



Реактивная эпюра отпора грунта при расчете жестких фундаментов принимается прямоугольной. Тогда из уравнения равновесия:а1

Сложность в том, что обе части выражения содержат искомые геометрические размеры фундамента. Но в предварительных расчетах вес грунта и фундамента в ABCD заменяют приближенно на:

а2 , где

γm – среднее значение удельного веса фундамента и грунта на его уступах; γm=20 кН/м3;

d – глубина заложения фундамента, м.

а3 - необходимая площадь подошвы фундамента.

Тогда ширина подошвы (b):

а) в случае ленточного фундамента; A=b·1п.м.:а4

б) в случае столбчатого квадратного фундамента; A=b2:а5

в) в случае столбчатого прямоугольного фундамента:

- задаемся отношением длины фундамента (l) к его ширине (b) (т.к. фундамент повторяет очертание опирающейся на него конструкции).

Отсюда: а6

в) в случае столбчатого круглого фундамента:

в

b = D – диаметр фундамента. а7

После предварительного подбора ширины подошвы фундамента b=f(Ro) необходимо уточнить расчетное сопротивление грунта – R=f(b, φ, c, d, γ).

Зная точное R. Снова определяют b. Действия повторяют, пока два выражения не будут давать одинаковые значения для R и b.

После того. Как был подобран размер фундамента с учетом модульности и унификации конструкций проверяют действительное давление на грунт по подошве фундамента.

рис

Чем ближе значение PII к R, тем более экономичное решение.

Этой проверкой мы проверяем возможность расчета по линейной теории деформации грунта.

Если условие не соблюдается, тогда расчет необходимо вести по нелинейной теории, что значительно его осложняет.


1.3.в. Внецентренно нагруженные фундаменты

Это такие фундаменты, у которых равнодействующая внешних нагрузок (сил) не проходит через центр тяжести его подошвы.

Давление на грунт по подошве внецентренно нагруженного фундамента принимается изменяющимся по линейному закону, а его краевые значения определяются по формулам внецентренного сжатия.

11

Учитывая, что , 12

Приходим к более удобному для расчета виду:

13 , где

NII – суммарная вертикальная нагрузка, включая Gfи Gg;

e – эксцентриситет равнодействующей относительно центра тяжести подошвы;

b – размер подошвы фундамента в плоскости действия момента.

13

Двузначную эпюру стараются не допускать, т.к. в этом случае образуется отрыв фундамента от грунта.

Поскольку в случае действия внецентренного нагружения максимальное давление на основание действует только под краем фундамента, при подборе размеров подошвы фундамента давление допускается принимать на 20% больше расчетного сопротивления грунта, т.е.

14

В тех случаях, когда точка приложения равнодействующей внешних сил смещена относительно обеих осей фундамента (рис 10.14), давление под ее угловыми точками находят по формуле:

15

2

Поскольку в этом случае максимальное давление будет только в одной точке подошвы фундамента, допускается, чтобы его значение удовлетворяло условию:

16


1.3.г. Порядок расчета внеценренно нагруженного фундамента



1. Определяют размеры подошвы как для ценрально нагруженного фундамента.

31 ;

2. Для принятых размеров подошвы определяют краевые напряжения при внецентренном приложении нагрузки

 32

3. Проверяется условие 33

4. Если равнодействующая сил смещена относительно обеих осей, тогда еще определяют краевые напряжения в угловых точках фундамента

34

5. Проверяют условие 35



1.3.д. Проверка давления на слабый подстилающий слой грунта (проверка подстилающего слоя).

При наличии в сжимаемой толщи слабых грунтов необходимо проверить давление на них, чтобы убедиться в возможности применения при расчете основания (осадок) теории линейной деформативности грунтов.

4

Необходимо, чтобы полное давление на кровлю подстилающего слоя не превышало его расчетного сопротивления, т.е.

41 , где

42 - дополнительное и природное вертикальные напряжения в грунте на глубине z от подошвы фундамента;

Rz – расчетное сопротивление грунта на глубине кровли слабого слоя, определяют по формуле СНиП, как для условного фундамента шириной bz и глубиной заложения dz.

Все коэффициенты в формуле (γc1, γc2, k, Mq, Mg и т.д.) находят применительно к слою слабого грунта.

43

Ширину условного фундамента bz назначают с учетом рассеивания напряжений в пределах слоя толщиной z. Если принять. Что давление действует по подошве условного фундамента АВ, то площадь его подошвы будет составлять:

44 , где

NII – вертикальная нагрузка на уровне обреза фундамента;

- для ленточного фундамента 45

- для квадратного фундамента 46

- для условного прямоугольного фундамента 47

48 , где l и b – размеры подошвы проектируемого фундамента.

Если проверка подстилающего слоя не выполняется, необходимо увеличить размер подошвы фундамента.




1.3.е. Расчет фундаментов на грунтовых (песчаных) подушках

Если несущий слой грунта оказывается слабым, и его использование в качестве естественного основания оказывается невозможным или нецелесообразным, то приводят замену слабого грунта другим, обладающим высоким сопротивлением сдвигу и имеющим малую сжимаемость, который образует, так называемую, грунтовую подушку.

5

· Подушки делают из:

- Крупнообломочные грунты (гравий, щебень);

- Пески крупные и средней крупности (удобнее и легче использовать);

- Шлак;

- В лессах – местный перемолотый грунт.

· Чаще всего грунтовые подушки имеют толщину 1…3 м (>3м не целесообразно).

· Используют подушки: (см. рис.)

- При малой толще слабых грунтов - обыкновенная песчаная подушка;

- При большой толще слабых грунтов - висячая песчаная подушка;

- Такая форма песчаной подушки объясняется тем, что в ее зоне необходимо уместить все виды напряжений.

6

Пески: α=30º…35º;

Гравий: α=40º…45º.

Тогда

- Подушки отсыпаются слоями по 10…15 см, с уплотнением каждого слоя до γd = 16…16,5 кН/м3.


1.3.ж. Последовательность расчета фундамента на песчаной подушке

1. Задаемся характеристиками нового грунтового основания (т.е. характеристиками песчаной подушки)

γ=19 кН/м3; φ=35º; с=0

2. Определяют размеры подошвы фундамента как фундамента, стоящего на грунте с выше перечисленными характеристиками.

P≤R

3. Проверяем подстилающий слой

Если это условие не выполняется, то увеличивают высоту висячей подушки.

4. Далее производится расчет деформаций основания. Совместная деформация песчаной подушки и подстилающего слоя S должна быть меньше Su.

S ≤ Su

Если это условие не выполняется. То также увеличивают высоту висячей подушки (или размеры фундамента).

- Применение песчаной подушки приводит к следующим положительным эффектам:

1) Поскольку модуль общей деформации песчаной подушки Е>20 МПа, то их примение приводит к уменьшению осадок сооружения.

2) Поскольку песчаные подушки имеют большой коэффициент фильтрации (сильноводопроницаемы), то резко сокращается время консолидации основания.

3) Песчаные подушки устраиваются из непучинистых грунтов (материалов), поэтому есть возможность уменьшить глубину заложения фундамента d из условия учета глубины сезонного промерзания грунта df.




1.4. Защита фундаментов и заглубленных помещений от подземных вод и сырости

Необходимость защиты фундаментов от подземных вод и сырости вызвана тем негативным воздействием, которое они оказывают на состояние строительных конструкций (появление на внутренней стороне стен сырости, плесени, отслоение краски, отсыпание штукатурки, ухудшение санитарных условий подвала за счет повышенной влажности; сырость может по капиллярам конструкций распространиться и выше в нижние этажи зданий и т.д. и т.п.).

Три основные группы способов защиты заглубления помещений от вредного воздействия подземных вод и сырости:

- Отвод дождевых и талых вод;

- Устройство дренажей для осушения грунта;

- Применение гидроизоляции.

Выбор способа защиты зависит от топографических, гидрогеологических условий, сезонного колебания УПВ, агрессивности вод, конструктивных особенностей заглубленных помещений.


1.4.а  Отвод дождевых и талых вод

1. Вдоль наружных стен зданий обязательно устраивают отмостку с уклоном в сторону от сооружения.

сч

2. Осуществляется вертикальная планировка территории застройки (придание местности определенных уклонов).

3. Устройство системы водоотливных канав, ливневой канализации и т.п.

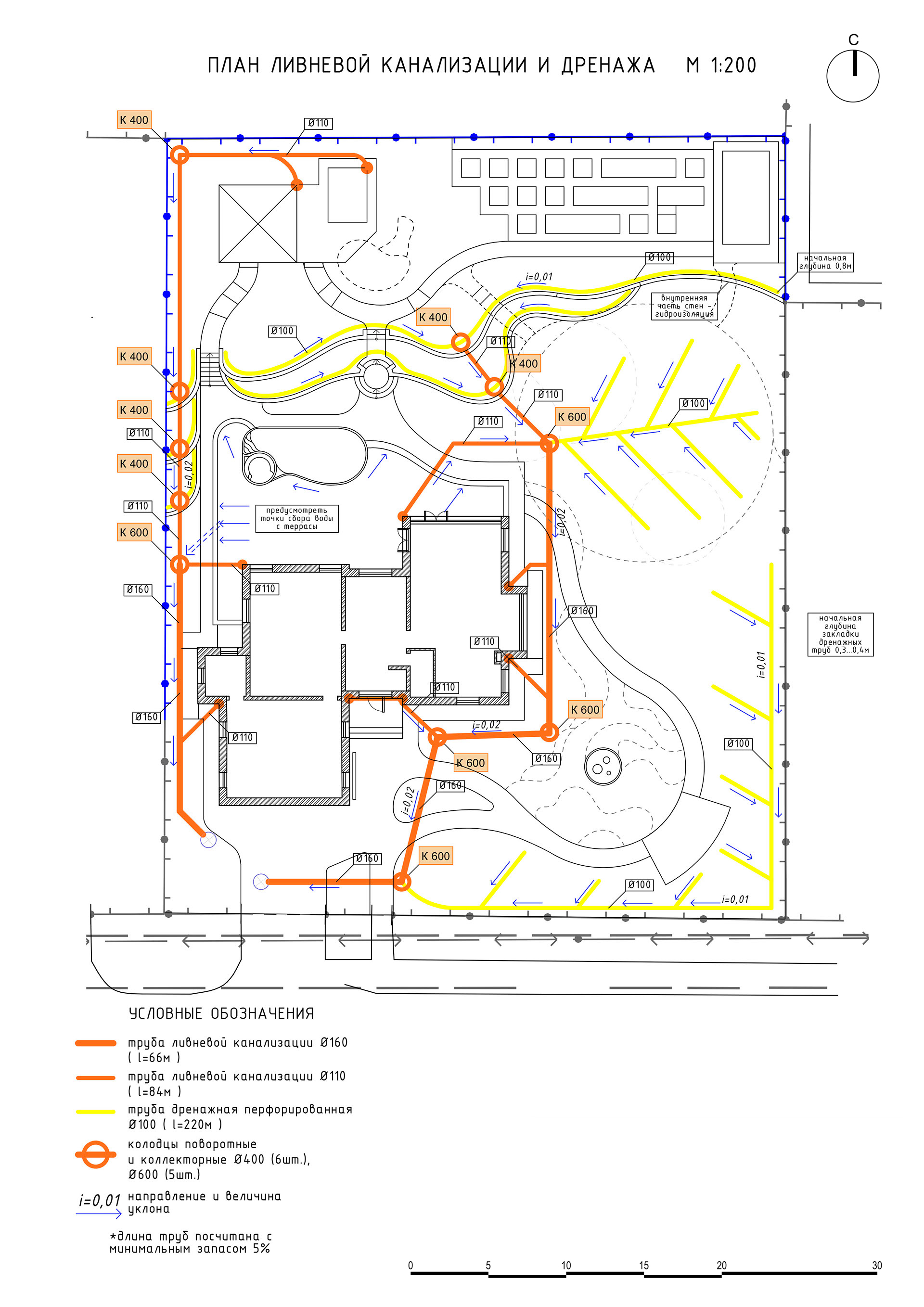

1.4.б. Дренаж

Это система дрен и фильтров, которая служит для перехвата, сбора и отвода подземных вод от сооружения.

Дренажи могут устраиваться как для одного здания (кольцевой дренаж), так и для комплекса зданий (систематической дренаж), что более экономично, за счет меньшей протяженности.

Виды дренажей:

- Траншейные;

- Закрытые беструбчатые;

- Закрытые трубчатые;

- Галерейного типа;

- Пластовый + пристенный.

1. Траншейные дренажи.

(открытые дренажи и канавы).

сч2

Рис. Схема траншейного дренажа



Являясь эффективным средством водопонижения (отвода вод), они в тоже время занимают большие площади, осложняют устройство транспортных коммуникаций и требуют больших затрат для поддержания их в рабочем состоянии.

2. Закрытый беструбчатый дренаж – траншея, заполненная фильтрующим материалом (гравий, щебень, камень) от дна до уровня подземных вод (рис 14.12а)

Предназначен для недолговременной эксплуатации (период пространства работ нулевого цикла).

77

3. Трубчатый дренаж – дырчатая труба (перфорированная) с обсыпкой песчано-гравийной смесью или с фильтровым покрытием из волокнистого материала (рис 14.12.б,в).

4. Галерейный дренаж – применяют в ответственных сооружениях и там, где большой приток воды (рис 14.12. г).

5. Пластовый дренаж – слой фильтрующего материала, уложенный под всем сооружением (рис 14.13). Вода из него отводится с помощью обычных трубчатых дрен. Состоит, как правило, из двух слоев:

- Нижний (h ≥ 100 мм) – песок средней крупности;

- Верхний (h ≥ 150 мм) – щебень или гравий.

п

78

· Часто при защите отдельных зданий пластовый дренаж сочетается с пристенным (сопутствующим) дренажом – вертикальный слой из проницаемого материала, устраиваемый с наружной стороны фундамента и заглубляемый ниже его подошвы.

При неглубоком залегании водоупора и слоистом основании иногда достаточно устройства только одного пристенного дренажа.

· Собираемые воды отводятся и сбрасываются в водоемы, дождевую канализацию или другие специальные места.


→ Гидроизоляция предназначена для обеспечения водонепроницаемости сооружений (антифильтрационная гидроизоляция), а также защиты от коррозии и разрушения материалов фундаментов при физической или химической агрессивности подземных вод (антикоррозионная гидроизоляция).

1). Простейший случай – защита от капиллярной влаги.

На высоте 15-20 см от верха отмостки по выровненной горизонтальной поверхности стен устраивают непрерывную водонепроницаемую прослойку из 1…2 слоев рулонного материала на битумной мастике (рис.)





79

2). Если уровень грунтовых вод находится ниже пола подвала (рис.14.14 б), то для защиты фундаментов применяют изоляцию от сырости.

Для этого с наружной поверхности заглубленных стен осуществляется обмазка горячим битумом за 1…2 раза и прокладываются рулонная изоляция в стене на уровне ниже пола подвала.

3). Если УГВ выше отметки пола подвала, то гидроизоляцию осуществляют в виде сплошной оболочки, защищающей заглубленное помещение снизу и по бокам.

Выполняется из рулонных материалов с не гниющей основой (гидроизол, стеклорубероид, металлоизол, толь и т.п.) – оклеичная гидроизоляция.

- Вертикальная гидроизоляция наклеивается, как правило, с наружной стороны фундамента, т.к. в этом случае под действием напора подземных вод изоляция просто прижимается к изолируемой поверхности.

Для предохранения изоляции от механических воздействий (например, при обратной засыпки) снаружи ее ограждают защитной стенкой из кирпича, бетона или блоков (рис. 14.15.) Зазор между стенкой и гидроизоляцией заполняют жидким цементным раствором.



70

- Горизонтальная гидроизоляция наклеивается на выровненную цементной стяжкой поверхности подготовки и защищается сверху цементным или асфальтовым слоем t=3…5см.

· Гидростатической давление воды при УГВ до 0,5 м выше пола подвала компенсируются весом конструкции пола (рис. 14.15 а)

· Если УГВ выше отметки пола подвала более чем на 0,5 м, то применяют специальные конструкции (заделанные в стены ж/б плиты, специальной плиты с упорами в стены здания и т.п.) – рис.14.15 б, в.

· В любом случае гидроизоляция должна устраиваться на высоту превышающую максимальную отметку УГВ на 0,5 м.


4). Защита от коррозии.

- При слабоагрессивных водах делают глиняный замок из хорошо перемятой и плотоноутрамбованной глины по всей высоте защитной стенки и с боков фундаментов (рис. 14.16)



71

- При более агрессивных водах до устройства глиняного замка поверхность защитной стенки и фундаментов покрывают за 2 раза битумной мастикой или оклеичной изоляции из битумных рулонных материалов.

Снизу фундамента и под полом подвала изоляция имеет более сложную конструкцию

- На ряду с антикоррозионной изоляцией фундаменты защищают за счет применения более стойких к данному виду агрессивности цементов (сульфатостойкие и т.п.), а также плотных бетонов.

Вертикальный дренаж схема Вертикальный дренаж схема Вертикальный дренаж схема Вертикальный дренаж схема Вертикальный дренаж схема Вертикальный дренаж схема Вертикальный дренаж схема Вертикальный дренаж схема Читать новость Вертикальный дренаж схема фото. Поделитесь новостью Вертикальный дренаж схема с друзьями!

Лучшие статьи:



Снуд вязание простых резинок

Lcd дисплей ардуино схема

Поздравление дочку в исламе

Необычные подарки в день рождения

Детские праздник открытки
